Dlaczego tolerancja prostoliniowości staje się bardziej rygorystyczna wraz ze wzrostem długości pręta

Większość ludzi zakłada, że tolerancja prostoliniowości jest stałą wartością, ale dla wyjątkowo długie tłoczysko hydrauliczne w rzeczywistości musi się zmniejszać proporcjonalnie wraz ze wzrostem długości, a nie pozostać stały. Wędka, która jest całkowicie akceptowalna na głębokości 2 metrów, z pewnym odchyleniem na metr, może stać się niestabilna mechanicznie na głębokości 6 lub 8 metrów, jeśli zastosuje się tę samą tolerancję bezwzględną zamiast węższej wartości na metr. Z tego powodu bardzo długie pręty są zwykle określane jako prostoliniowość wyrażona jako odchylenie na metr długości, a nie jako pojedyncza liczba całkowita, ponieważ mały błąd kątowy znacznie się zwiększa w dłuższej rozpiętości.

Efekt mieszania ma największe znaczenie przy pełnym rozciągnięciu, gdzie niepodparta długość pręta jest największa i nawet niewielkie wygięcie przekłada się na nierówny nacisk styku uszczelnienia. W ciągu tysięcy cykli ten nierówny kontakt przyspiesza zużycie jednej strony uszczelnienia na długo przed tym, zanim reszta uszczelnienia wykaże jakiekolwiek oznaki degradacji.

Tłoczyska hydrauliczne wysięgnika radzą sobie z kątami obciążenia, a nie tylko masą ładunku

Powszechne nieporozumienie dot tłoczyska hydrauliczne wysięgnika traktuje obciążenie znamionowe jako siłę czysto pionową. W praktyce cylindry wysięgnika poddawane są ciągłym zmianom kąta obciążenia, gdy wysięgnik porusza się przegubowo w całym zakresie roboczym, co powoduje powstanie momentu zginającego na pręcie oprócz osiowej siły ściskającej lub rozciągającej, dla której został pierwotnie zaprojektowany. To połączone obciążenie powoduje, że drążki wysięgnika zazwyczaj wymagają większej średnicy w stosunku do ich skoku, niż wymagałoby to drążka używanego w prostym zastosowaniu do podnoszenia po linii prostej.

Gdzie koncentruje się dodatkowy stres

Naprężenia zginające wywołane obciążeniem pod kątem nie rozkładają się równomiernie wzdłuż pręta. Koncentruje się w pobliżu punktu maksymalnej długości niepodpartej, zwykle blisko pełnego wydłużenia, czyli tam, gdzie ryzyko wyboczenia jest już najwyższe. To nakładanie się powoduje, że awarie drążków wysięgnika, jeśli wystąpią, są nieproporcjonalnie prawdopodobne podczas wysuniętej pracy pod kątem, a nie podczas cofania lub ustawiania neutralnego.

Współczynnik smukłości: liczba, która faktycznie przewiduje wyboczenie

Dla wyjątkowo długie tłoczyska hydrauliczne wysięgnika , najbardziej użyteczną wartością inżynierską nie jest sama średnica ani gatunek materiału — jest to współczynnik smukłości obliczony na podstawie efektywnej długości pręta podzielonej przez jego promień bezwładności. Wysoki współczynnik smukłości oznacza, że ​​pręt jest znacznie bardziej podatny na wyboczenie pod obciążeniem ściskającym niż krótszy, grubszy pręt miałby tę samą średnicę, nawet jeśli oba są wykonane z tego samego materiału.

Jest to jedno z obliczeń, które przeprowadzamy na początku etapu projektowania za każdym razem, gdy opracowujemy wyjątkowo długie tłoczysko hydrauliczne wysięgnika, ponieważ zgadywanie średnicy na podstawie samej długości skoku zwykle albo niepotrzebnie przebudowuje tłoczysko, albo naraża go na wyboczenie w rzeczywistych warunkach pracy.

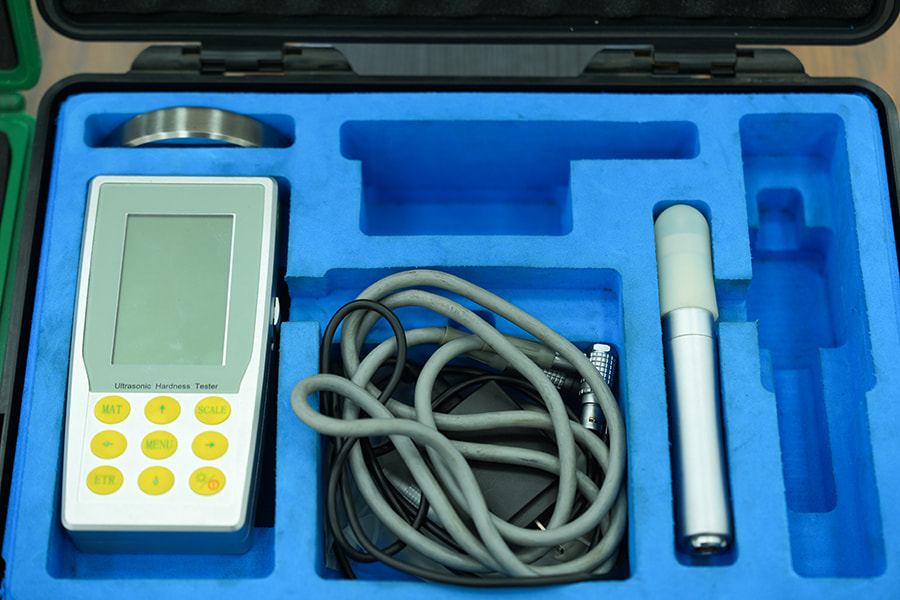

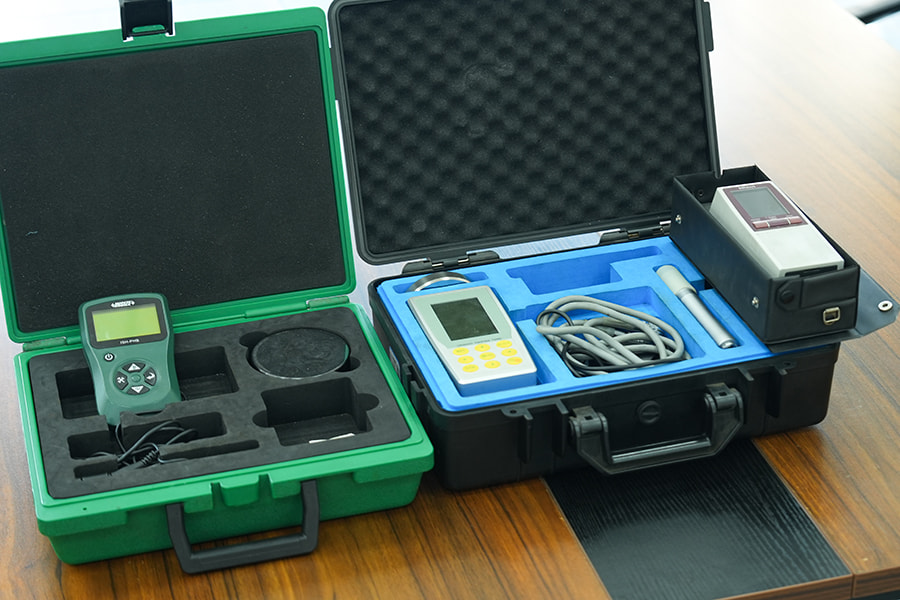

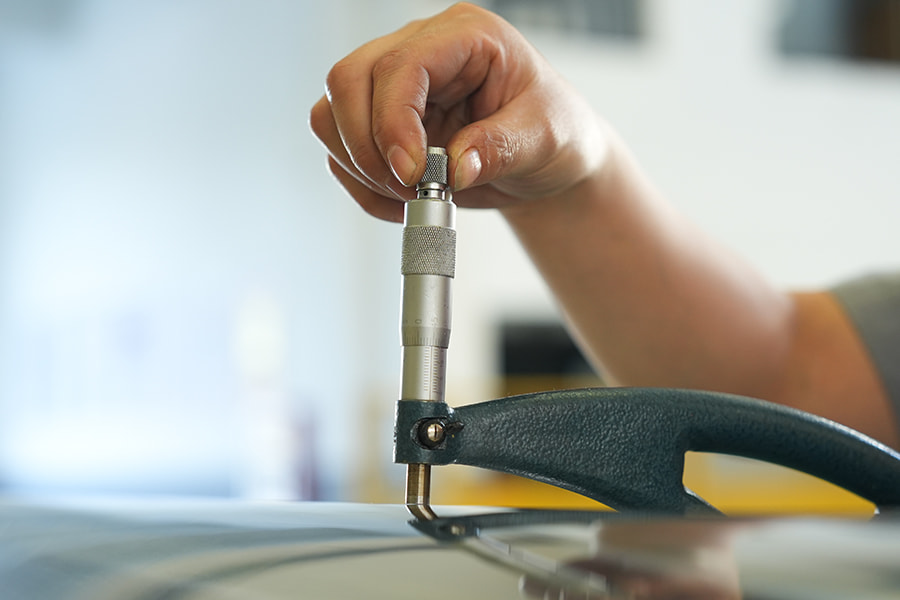

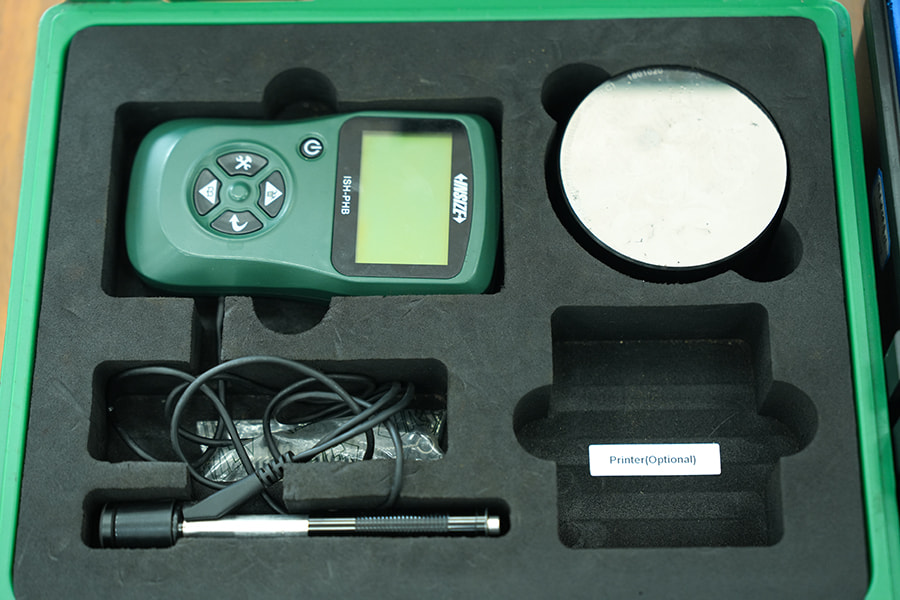

Grubość i twardość powłoki to nie ten sam kompromis

Zaskakująca liczba kupujących zakłada, że grubsza powłoka automatycznie oznacza trwalsze tłoczysko cylindra hydraulicznego, ale grubość powłoki i twardość podłoża rozwiązują dwa różne problemy. Grubsza warstwa twardego chromu poprawia odporność na korozję i może wydłużyć żywotność samej powłoki, ale jeśli stal pod spodem nie została utwardzona poprzez hartowanie indukcyjne lub podobny proces, pręt pozostaje podatny na odkształcenie pod dużym obciążeniem bocznym, ponieważ powłoka nie zwiększa wytrzymałości strukturalnej materiału rdzenia.

• Grubsze powłoki zwiększają z biegiem czasu odporność na korozję powierzchniową i zużycie ścierne
• Twardość rdzenia określa, jak dobrze pręt jest odporny na zginanie i wgniecenia pod wpływem uderzeń mechanicznych
• Zbyt grube powłoki mogą w rzeczywistości zwiększyć ryzyko łuszczenia się, jeśli przyczepność nie jest odpowiednio kontrolowana podczas powlekania
• Wędka posiadająca zarówno utwardzony rdzeń, jak i odpowiednio cienką, dobrze przylegającą powłokę, zazwyczaj ma lepsze wyniki niż wędka z grubą powłoką na miękkim rdzeniu

Pośredni odstęp podpór zmienia efektywną długość wyboczenia

W wielostopniowych zespołach wysięgników efektywna długość wyboczeniowa pręta nie jest po prostu jego pełną długością fizyczną — jest to niepodparta odległość między punktami prowadzącymi. Dodanie podpór pośrednich wzdłuż ścieżki przesuwu tłoczyska hydraulicznego wysięgnika może znacząco zmniejszyć efektywną długość stosowaną w obliczeniach wyboczenia, dlatego też niektóre bardzo długie konstrukcje wysięgników zawierają dodatkowe tuleje prowadzące lub wsporniki wsporcze, zamiast polegać wyłącznie na tłoczysku o większej średnicy do wytrzymania obciążenia.

Ten kompromis ma znaczenie w zastosowaniach takich jak maszyny do palowania i koparki, gdzie geometria wysięgnika jest często ograniczona całkowitym rozmiarem maszyny. Zamiast zwiększać średnicę pręta w nieskończoność, co zwiększa wagę i koszty, zaprojektowanie konstrukcji wsporczej wokół pręta jest często skuteczniejszym sposobem kontrolowania ryzyka wyboczenia, przy jednoczesnym utrzymaniu możliwego do zarządzania budżetu masy.

Transport i obsługa powodują więcej szkód, niż większość ludzi się spodziewa

Łatwo założyć, że gdy wyjątkowo długie tłoczysko hydrauliczne przejdzie kontrolę końcową, ryzyko uszkodzenia jest już za nim, jednak transport i obsługa są odpowiedzialne za znaczną część wad powierzchniowych długich tłoczysk, zanim jeszcze zostaną one zamontowane. Wędka leżąca niepodparta na całej długości podczas transportu może wykształcić lekki, trwały łuk po prostu pod wpływem własnego ciężaru, szczególnie jeśli nie jest podparta w wielu punktach na swojej długości.

• Podczas transportu wędki powinny być podparte w wielu punktach, a nie tylko na dwóch końcach
• Osłona ochronna pomaga zapobiegać zadrapaniom powierzchni w wyniku kontaktu z materiałami opakowaniowymi lub sąsiednimi prętami
• W przypadku bardzo długich prętów czasami preferowane jest przechowywanie pionowe zamiast poziomego, aby uniknąć stopniowego zwisania podczas dłuższych okresów przechowywania
• Punkty podnoszenia należy zidentyfikować z wyprzedzeniem, ponieważ nieprawidłowe podnoszenie może spowodować wygięcie, które nie będzie widoczne, dopóki pręt nie będzie obciążony

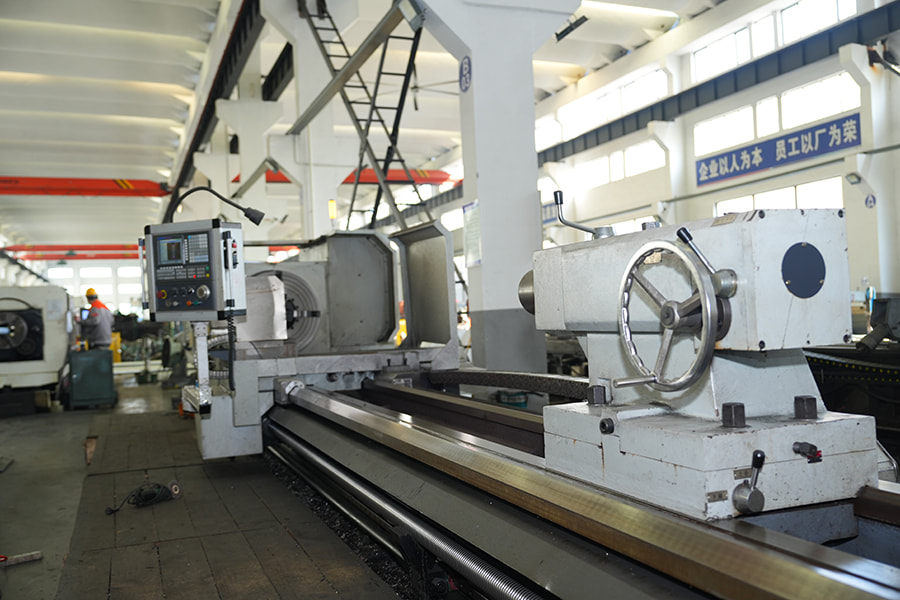

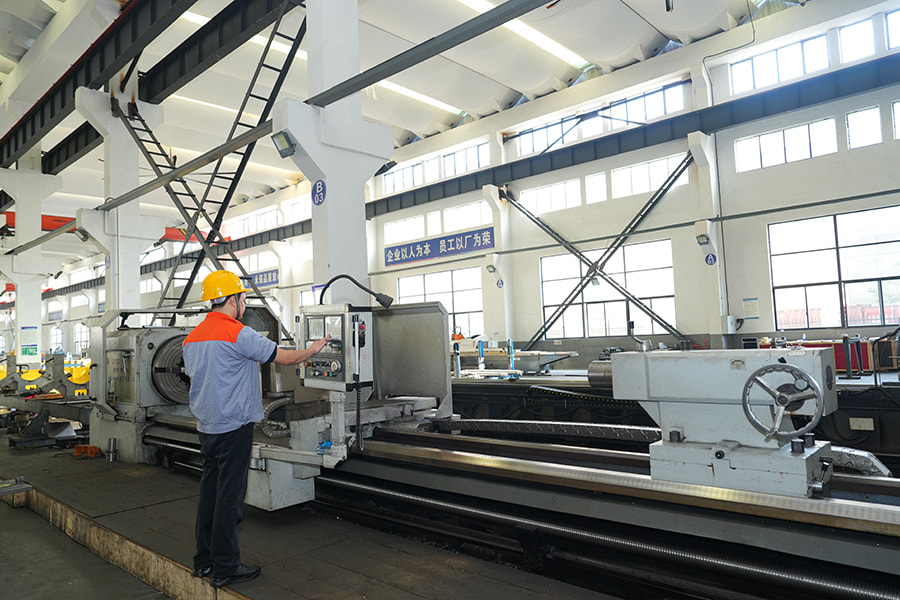

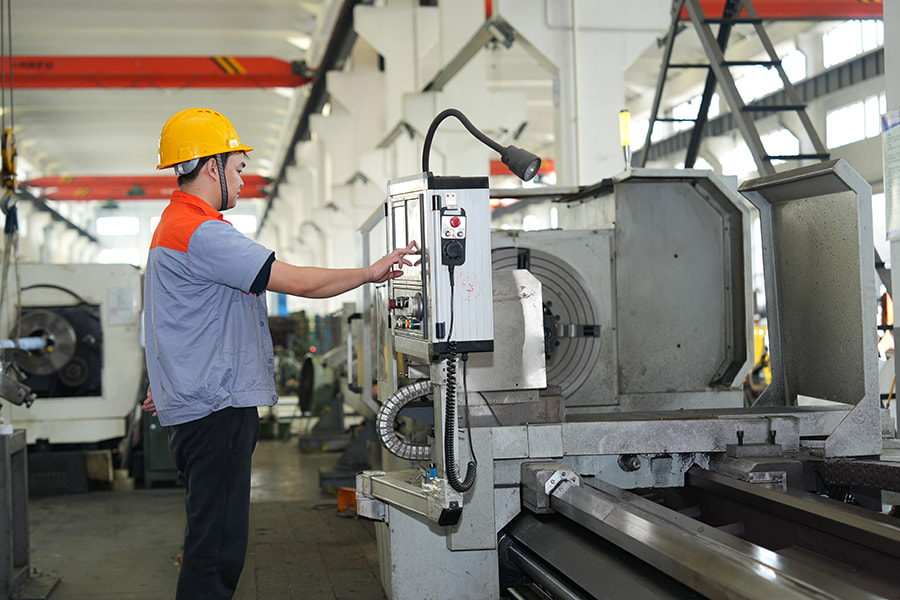

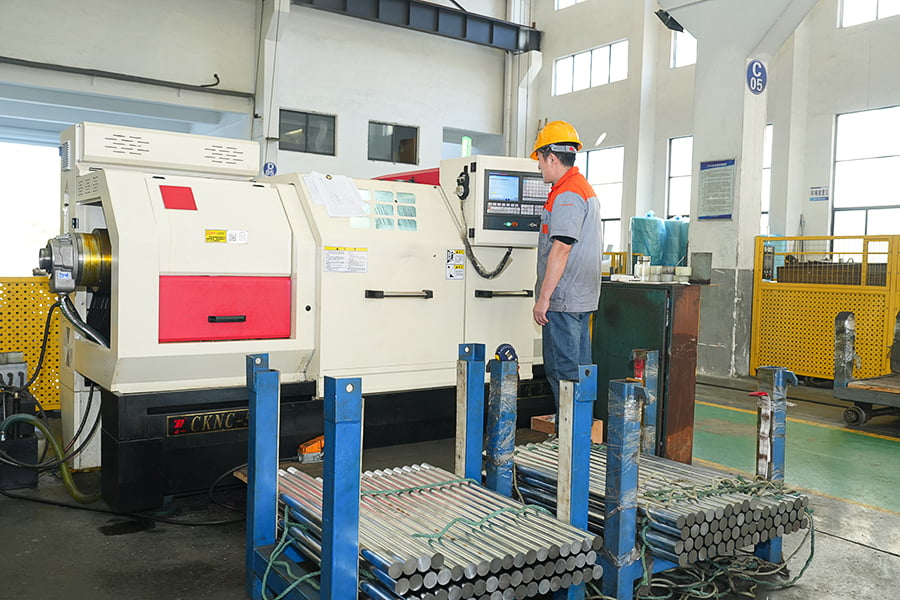

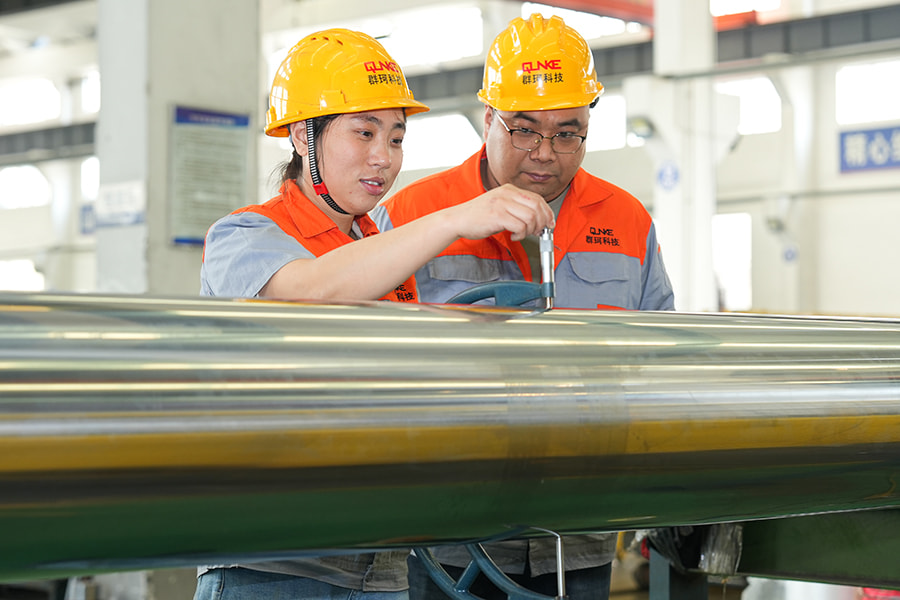

Produkując przez lata tłoczyska do sprzętu do konserwacji wody, sprzętu morskiego i górniczego w naszym zakładzie w Wuxi, odkryliśmy, że procedury pakowania i obsługi wyjątkowo długich tłoczysk często wymagają tyle samo uwagi, co sam proces obróbki.

Życie zmęczeniowe to inna kwestia niż wytrzymałość statyczna

A tłoczysko cylindra hydraulicznego może z łatwością przejść test obciążenia statycznego i nadal nie spełnić oczekiwań na długo przed oczekiwanym okresem użytkowania, jeśli nie uwzględniono odpowiednio właściwości zmęczeniowych. Testy wytrzymałości statycznej potwierdzają, że pręt może wytrzymać jednorazowo dane obciążenie, ale trwałość zmęczeniowa opisuje, jak pręt wytrzymuje wielokrotne cykle, czyli stan, jakiego faktycznie doświadcza w rzeczywistej pracy. Jakość wykończenia powierzchni odgrywa tutaj ogromną rolę, ponieważ mikroskopijne nieregularności powierzchni działają jak punkty koncentracji naprężeń, w których pęknięcia zmęczeniowe mają tendencję do inicjowania się przez tysiące cykli.

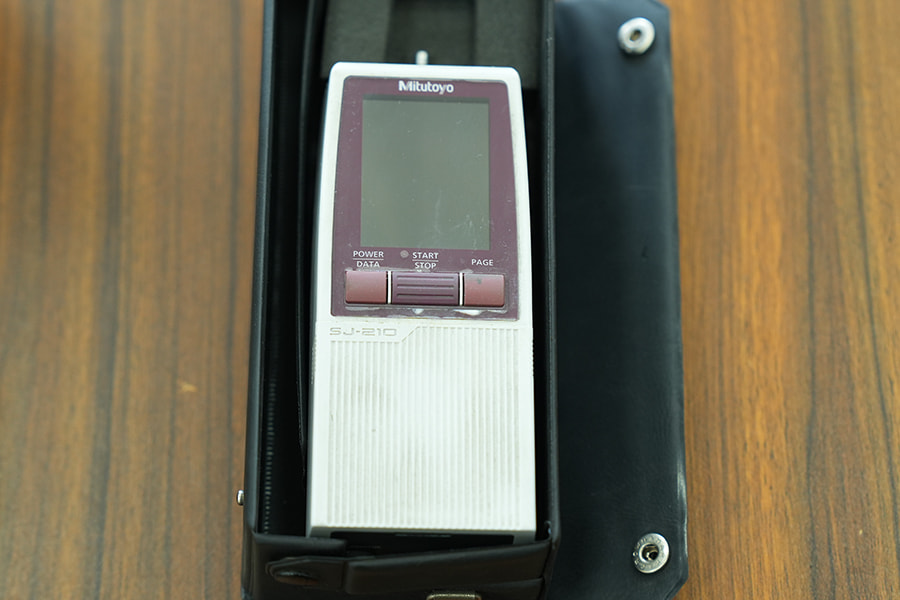

Jest to jeden z powodów, dla których specyfikacje chropowatości powierzchni tłoczysk są często bardziej rygorystyczne niż te, które byłyby potrzebne wyłącznie w celu zapewnienia kompatybilności uszczelnień. Pręt, który doskonale uszczelnia przy nieco bardziej szorstkim wykończeniu, może mimo to wykazywać pękanie zmęczeniowe wcześniej niż w przypadku pręta poddanego obróbce mechanicznej i wypolerowanej z mniejszą tolerancją, szczególnie w zastosowaniach wymagających dużej liczby cykli, takich jak cylindry wysięgnika koparki, które stale wysuwają się i cofają przez cały dzień pracy.
